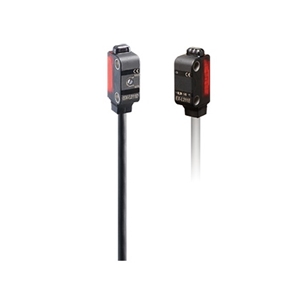

種類

回歸反射型

光點反射型

長距離檢測型

微小物體檢測型

型
號
名
稱

NPN輸出

EX-L291

EX-L221

PNP輸出

EX-L291-P

EX-L221-P

檢測距離

4m(注2)

45?300mm
(□使用100mm白色無光澤紙張)

光點尺寸
(典型示例)

約6×4mm(縱×橫)
(距離1m時)(注3)

φ1mm以下
(距離1m時)

檢測物體

φ25mm以上的不透明體、半透明體

不透明體、半透明體、透明體

最小檢測物體
(典型示例)(注4)

-

φ0.01mm的金屬絲

應差( 遲滯)

動作距離的20%以下

重復精度

檢測軸直角方向：0.2mm以下

重復精度
(典型示例)(注4)

-

檢測軸直角方向：0.02mm以下
(距離100～200mm時)

電源電壓

12?224V DC ±10% 波動P-P10%以下

消耗電流

15mA以下

輸出

NPN晶體管?開路集電極
?最大流入電流： 50mA
?外加電壓：26.4V DC以下(輸出-0V之間)
?剩余電壓：
2V以下(流入電流50mA時)
1V以下(流入電流16mA時)


PNP晶體管?開路集電極
?最大流出電流： 50mA
?外加電壓：26.4V DC以下(輸出-＋V之間)
?剩余電壓：
2V以下(流出電流50mA時)
1V以下(流出電流16mA時)

輸出動作

入光時ON/非入光時ON 通過操作輸出動作切換輸入線來進行設定

短路保護

配備(短路保護/反接保護)

反應時間

0.5ms以下

工作狀態指示燈

橙色LED(輸出ON時亮燈) 透過型安裝在受光器上

穩定指示燈

綠色LED(穩定入光時、穩定非入光時亮燈) 透過型安裝在受光器上

自動防干擾功能

配備(最多可緊密安裝2臺)

靈敏度調節器

配備連續可變電阻

耐
環
境
性

保護構造

IP67(IEC、JIS)

使用環境溫度

-10?+55℃(但應無凝露及結冰)、存儲時：-30?＋70℃

使用環境濕度

35?85%RH、存儲時：35：35?85%RH

使用環境照明度

白熾燈：受光面照明度3,000?x以下

耐電壓

AC1,000V 1分鐘　所有充電部與外殼之間

絕緣電阻

所有充電部與外殼之間，20MΩ以上，基于DC250V的高阻表

耐振動

頻率10?500Hz　雙振幅：1.5mm(最大10G)　X,Y和Z各方向2小時

耐沖擊

加速度：500m/s²(約50G)，X,Y和Z各方向3次

投光元件

紅色半導體激光　等級1(JIS/IEC/FDA)(注5)
［最大輸出：EX-L211/212□ 390μW、EX-L291□ 0.5mW、EX-L221□ 2mW、發光峰值波長655nm］

材質

外殼：PBT、前面窗口：丙烯基、透鏡：玻璃

電纜

0.15mm² 4芯(透過型的投光器為2芯)帶橡皮絕緣電纜2m

電纜延長

0.3mm²以上的電纜全長可延長至50m(透過型中投光器、受光器各全長 100m)

重量

本體重量：約45g、包裝重量：約60g

附件

RF-330(反射鏡) ：1個
MS-EXL2-3(安裝板) ：1個

MS-EXL2-3(安裝板) ：1個

(注1):

無指定時的測量條件為使用環境溫度＝+23℃。

(注2):

回歸反射型傳感器的檢測距離是相對于反射鏡RF-330的數值。此外，檢測距離表示檢測物體的可檢測范圍。下表中的檢測距離A因檢測物體的形狀等不同，可能發生變化。 請務必使用實際的檢測物體進行動作確認。

※1：：關于偏極濾波器PF-EXL2-1、反射鏡RF-210，請參照選件。
※2：：近距離安裝反射鏡的情況下，角度特性會變狹窄。請對傳感器或者反射鏡的角度進行微調。

(注3):

EX-L212□在距離為3m的情況下，光點尺寸約為H17×W11mm((目視的典型示例)。EX-L291□在距離為4m的情況下，光點尺寸為H18×W10mm((目視的典型示例)。

(注4):

將靈敏度調節器的設定調整為最佳狀態時的參考值。

(注5):

根據激光通知No.50(2007.6.24)，符合FDA規定(21 CFR 1040.10及1040.11)。

種類

透過型

微小物體檢測型

長距離檢測型

型
號
名
稱

NPN輸出

EX-L211

EX-L212

PNP輸出

EX-L211-P

EX-L212-P

檢測距離

1m

3m

光點尺寸
(典型示例)

約6×4mm(縱×橫)
(距離1m時)

約8×5.5mm(縱×橫)
(距離1m時)(注2)

檢測物體

φ2mm以上的不透明體

φ3mm以上的不透明體

最小檢測物體
(典型示例)(注3)

φ0.3mm的不透明體

-

重復精度

檢測軸直角方向：0.05mm以下

重復精度
(典型示例)(注3)

檢測軸直角方向：
0.01mm以下
(所有區域)

-

電源電壓

12?24V DC ±10% 波動P-P10%以下

消耗電流

投光器：10mA以下、受光器：10mA以下

輸出

NPN晶體管?開路集電極
?最大流入電流： 50mA
?外加電壓：26.4V DC以下(輸出-0V之間)
?剩余電壓：
2V以下(流入電流50mA時)
1V以下(流入電流16mA時)


PNP晶體管?開路集電極
?最大流出電流： 50mA
?外加電壓：26.4V DC以下((輸出-＋V之間)
?剩余電壓：
2V以下(流出電流50mA時)
1V以下(流出電流16mA時)

輸出動作

入光時ON/非入光時ON 通過操作輸出動作切換輸入線來進行設定

短路保護

配備(短路保護/反接保護)

反應時間

0.5ms以下

工作狀態指示燈

橙色LED(輸出ON時亮燈) 透過型安裝在受光器上

穩定指示燈

綠色LED(穩定入光時、穩定非入光時亮燈) 透過型安裝在受光器上

電源指示燈

綠色LED(通電時亮燈) 安裝在投光器上

靈敏度調節器

連續可變電阻 安裝在受光器上

-

耐
環
境
性

保護構造

IP67(IEC、JIS)

使用環境溫度

-10?+55℃(但應無凝露及結冰)、存儲時：-30?＋70℃

使用環境濕度

35?85%RH、存儲時：35?85%RH

使用環境照明度

白熾燈：受光面照明度3,000?x以下

耐電壓

AC1,000V 1分鐘　所有充電部與外殼之間

絕緣電阻

所有充電部與外殼之間，20MΩ以上，基于DC250V的高阻表

耐振動

頻率：10?500Hz　雙振幅：1.5mm(最大10G)　X,Y和Z各方向2小時

耐沖擊

加速度500m/s² (約50G)　X,Y和Z各方向3次

投光元件

紅色半導體激光　等級1(JIS/IEC/FDA)(注4)
［最大輸出：EX-L211/212□ 390μW、EX-L291□ 0.5mW、EX-L221□ 2mW、發光峰值波長655nm］

材質

外殼：PBT、前面窗口：丙烯基、透鏡：玻璃

電纜

0.15mm² 4芯(透過型的投光器為2芯)帶橡皮絕緣電纜2m

電纜延長

0.3mm²以上的電纜全長可延長至50m(透過型中投光器、受光器各全長100m)

重量

本體重量：投光器約40g／受光器約40g
包裝重量：約90g

附件

MS-EXL2-2(安裝板)：2個
