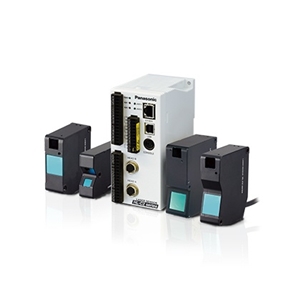

超高速?高精度激光位移傳感器HL-C2

超高速?高精度激光位移傳感器HL-C2

  • 所屬分類:檢查判別測量用傳感器
  • 所屬品牌:


  • 產品詳情

· 超高速?高精度激光位移傳感器HL-C2

· 檢測頭 [超高速?高精度]

· 檢測頭 [小型?超高精度(投光分離型)]

· 檢測頭 [小型?超高精度]

· 檢測頭 [超高精度]

· 檢測頭 [中距離?高精度]

· 檢測頭 [長距離?高精度]

· 控制器

· 控制屏



檢測頭

超高速?高精度

種類

小光點型


JIS/IEC
標準符合型

HL-C205BE

HL-C205CE

HL-C208BE

HL-C208CE

HL-C235CE-W

FDA
標準符合型

安裝模式(注2)

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

測量中心距離

50mm

46mm

50mm

46mm

85mm

81.4mm

85mm

81.4mm

350mm

測量范圍(注3)

±5mm

±5mm

±5mm

±5mm

±20mm

±6mm

±20mm

±6mm

±200mm

分辨率[平均次數]
(注4)

0.25μm[256次]

0.6μm[256次]、0.25μm[4,096次]

8μm[256次]、
2μm[4,096次]

直線性(注5)

±0.03% F.S.

±0.03% F.S.

±0.1% F.S.

±0.03% F.S.

±0.1% F.S.

±0.04% F.S.
(-200~0mm)、
±0.08% F.S.
(0~+200mm)
(F.S.=±200mm)

溫度特性

0.01% F.S./℃

光源

紅色半導體激光(投光波峰波長:658nm)

最大輸出:1mW

最大輸出:5mW

最大輸出:1mW

最大輸出:5mW

最大輸出:5mW

2級(JIS/IEC/GB)及II級(FDA)

3級R(JIS/IEC/GB)及III級a(FDA)

2級(JIS/IEC/GB)及II級(FDA)

3級R(JIS/IEC/GB)及III級a(FDA)

3級R(JIS/IEC/GB)及III級a(FDA)

光束直徑(注6)

約?70μm

約?100μm

約?400μm

受光元件

線性圖像傳感器



激光投光
指示燈

綠色發光二極管
激光投光時亮起

測量范圍
指示燈

黃色發光二極管
測量中心附近亮起/測量范圍內閃爍/測量范圍外熄滅




保護構造

IP67(連接器部除外)

使用環境溫度

0~+45℃(注意不可結露、結冰)、保存時:-20℃~+70℃

使用環境濕度

35~85%RH、保存時:35~85%RH

使用環境照明度

白熾燈:受光面照明度3,000?x以下(注7)

耐振動

耐久10~55Hz(周期1分) 雙振幅1.5mm XYZ各方向2小時

耐沖擊

耐久196m/s2 XYZ各方向3次

電纜

帶連接器橡皮電纜,長0.5m

電纜延長

用可選電纜(另售),全長可延長至30m

材質

本體外殼、本體外罩:壓鑄鋁 前罩:玻璃

質量

約300g(含電纜)

附件

激光警告標簽(對應各種標準、規則:1套)

(注1):

當未明確指定測量條件時,使用條件如下:連接控制器、電源電壓24VDC、環境溫度:20℃、取樣周期:40μs、平均次數:256次、測量中心距離、目標物體:白陶瓷、數字測量值。

(注2):

正反射安裝時,反射光量較大的情況下,請使用另售的ND濾光器HL-C2F01。

(注3):

取樣周期為20μs及10μs時,測量范圍如下


型號

HL-C205□

HL-C208□

HL-C235CE-W

安裝模式

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

取樣
周期

20μs

+0.5~+5.0mm

+0.5~+5.0mm

0~+20mm

0~+6.0mm

-70~+200mm

10μs

+4.7~+5.0mm

+4.6~+5.0mm

+18~+20mm

不可測量

+100~+200mm

(注4):

本產品屬于日本“外匯及外國貿易法”中規定的出口管制對象。最小分解能為0.25μm。

(注5):

對本公司的標準物體進行測量時,表示相對于數字位移輸出理想直線的誤差。可能會因對象物體而發生變化。

(注6):

測量中心距離下的大小。按照中心光強度的1/e2(約13.5%)進行定義。在定義區域外有光泄漏,并且檢測點周圍的反射率比檢測點還要高的情況下, 可能會受其影響。

(注7):

使用環境照度所引起的變動在±0.03%F.S.以下(HL-C235CE-W為±0.08%F.S.以下)。



種類

線性光點型


JIS/IEC
標準符合型

HL-C205BE-MK

HL-C205CE-MK

HL-C208BE-MK

HL-C208CE-MK

HL-C235CE-WMK

FDA
標準符合型

安裝模式(注2)

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

測量中心距離

50mm

46mm

50mm

46mm

85mm

81.4mm

85mm

81.4mm

350mm

測量范圍(注3)

±5mm

±5mm

±5mm

±5mm

±20mm

±6mm

±20mm

±6mm

±200mm

分辨率[平均次數]
(注4)

0.25μm[256次]

0.6μm[256次]、0.25μm[4,096次]

8μm[256次]、
2μm[4,096次]

直線性(注5)

±0.03% F.S.

±0.03% F.S.

±0.1% F.S.

±0.03% F.S.

±0.1% F.S.

±0.04% F.S.
(-200~0mm)、
±0.08% F.S.
(0~+200mm)
(F.S.=±200mm)

溫度特性

0.01% F.S./℃

光源

紅色半導體激光(投光波峰波長:658nm)

最大輸出:1mW

最大輸出:5mW

最大輸出:1mW

最大輸出:5mW

最大輸出:5mW

2級(JIS/IEC/GB)及II級(FDA)

3級R(JIS/IEC/GB)及III級a(FDA)

2級(JIS/IEC/GB)及II級(FDA)

3級R(JIS/IEC/GB)及III級a(FDA)

3級R(JIS/IEC/GB)及III級a(FDA)

光束直徑(注6)

約70×1,000μm

約100×1,200μm

約400×6,500μm

受光元件

線性圖像傳感器



激光投光
指示燈

綠色發光二極管
激光投光時亮起

測量范圍
指示燈

黃色發光二極管
測量中心附近亮起/測量范圍內閃爍/測量范圍外熄滅




保護構造

IP67(連接器部除外)

使用環境溫度

0~+45℃(注意不可結露、結冰)、保存時:-20℃~+70℃

使用環境濕度

35~85%RH、保存時:35~85%RH

使用環境照明度

白熾燈:受光面照明度3,000?x以下(注7)

耐振動

耐久10~55Hz(周期1分) 雙振幅1.5mm XYZ各方向2小時

耐沖擊

耐久196m/s2 XYZ各方向3次

電纜

帶連接器橡皮電纜,長0.5m

電纜延長

用可選電纜(另售),全長可延長至30m

材質

本體外殼、本體外罩:壓鑄鋁 前罩:玻璃

質量

約300g(含電纜)

附件

激光警告標簽(對應各種標準、規則:1套)

(注1):

當未明確指定測量條件時,使用條件如下:連接控制器、電源電壓24VDC、環境溫度:20℃、取樣周期:40μs、平均次數:256次、測量中心距離、目標物體:白陶瓷、數字測量值。

(注2):

正反射安裝時,反射光量較大的情況下,請使用另售的ND濾光器HL-C2F01。

(注3):

取樣周期為20μs及10μs時,測量范圍如下


型號

HL-C205□-MK

HL-C208□-MK

HL-C235CE-WMK

安裝模式

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

取樣
周期

20μs

+0.5~+5.0mm

+0.5~+5.0mm

0~+20mm

0~+6.0mm

-70~+200mm

10μs

+4.7~+5.0mm

+4.6~+5.0mm

+18~+20mm

測定不可

+100~+200mm

(注4):

本產品屬于日本“外匯及外國貿易法”中規定的出口管制對象。最小分解能為0.25μm。

(注5):

對本公司的標準物體進行測量時,表示相對于數字位移輸出理想直線的誤差。可能會因對象物體而發生變化。

(注6):

測量中心距離下的大小。按照中心光強度的1/e2(約13.5%)進行定義。在定義區域外有光泄漏,并且檢測點周圍的反射率比檢測點還要高的情況下, 可能會受其影響。

(注7):

使用環境照度所引起的變動在±0.03%F.S.以下(HL-C235CE-W為±0.08%F.S.以下)。



小型?超高精度(投光分離型)

種類

小光點型

線性光點型


JIS/IEC標準符合型

HL-C201AE-SP2

HL-C201AE-SP3

HL-C201AE-SP2M

HL-C201AE-SP3M

安裝模式

僅限正反射

測量中心距離

8mm

15mm

8mm

15mm



測量范圍(注2)

±0.8mm

±1mm

±0.8mm

±1mm



分辨率[平均次數]
(注3)(注4)

0.25μm



直線性(注5)

±0.032% F.S.

±0.025% F.S.

±0.032% F.S.

±0.025% F.S.



溫度特性

0.02% F.S./℃



光源

紅色半導體激光(投光波峰波長:658nm)

最大輸出:0.1mW

最大輸出:0.3mW

最大輸出:0.1mW

最大輸出:0.3mW











1級(JIS/IEC/GB)











光束直徑(注6)

約?20μm

約?30μm

約20x700μm

約30x1,400μm











受光元件

線性圖像傳感器













激光投光
指示燈

綠色發光二極管
激光投光時亮起











測量范圍
指示燈

黃色發光二極管
測量中心附近亮起/測量范圍內閃爍/測量范圍外熄滅














保護構造

IP67(連接器部除外)











使用環境溫度

0~+45℃(注意不可結露、結冰)、保存時:-20℃~+70℃











使用環境濕度

35~85%RH、保存時:35~85%RH











使用環境照明度

白熾燈:受光面照明度3,000?x以下(注7)











耐振動

耐久10~55Hz(周期1分) 雙振幅1.5mm XYZ各方向2小時











耐沖擊

耐久196m/s2 XYZ各方向3次











電纜

帶連接器橡皮電纜,長0.5m











電纜延長

用可選電纜(另售),全長可延長至30m











材質

本體外殼、本體外罩:壓鑄鋁 前罩:玻璃











質量

約300g(含電纜)

約400g(含電纜)

約300g(含電纜)

約400g(含電纜)











附件

激光警告標簽(對應各種標準、規則:1套)











(注1):

當未明確指定測量條件時,使用條件如下:連接控制器、電源電壓:24VDC、環境溫度:20℃、取樣周期:40μs、平均次數:256次、測量中心距離、對象物體:HL-C201AE-SP2(M)為鋁蒸汽噴鍍表面反射鏡、HL-C201AE-SP3(M)為透明玻璃、數字測量值。

(注2):

取樣周期為20μs及10μs時,測量范圍如下。


型號

HL-C201AE-SP2(M)

HL-C201AE-SP3(M)

安裝模式

僅限正反射

僅限正反射

取樣
周期

20μs

+0.1~+0.8mm

+0.1~+1.0mm

10μs

+0.7~+0.8mm

+0.8~+1.0mm

(注3):

通過將P-P值換算成距離得到測量中心距離數字測量值的偏差值。

(注4):

本產品屬于日本“外匯及外國貿易法”中規定的出口管制對象。最小分解能為0.25μm。

(注5):

對本公司的標準物體進行測量時,表示相對于數字位移輸出理想直線的誤差。可能會因對象物體而發生變化。

(注6):

測量中心距離下的大小。按照中心光強度的1/e2 (約13.5%)進行定義。在定義區域外有光泄漏,并且檢測點周圍的反射率比檢測點還要高的情況下,可能會受其影響。

(注7):

使用環境照明度所引起的變動HL-C201AE-SP2(M)在±0.032%F.S.以下、HL-C201AE-SP3(M)在±0.025%F.S.以下。

返回頁首



小型?超高精度

種類

小光點型

線性光點型


JIS/IEC
標準符合型

HL-C201AE

HL-C201AE-MK

FDA
規則符合型

HL-C201FE

HL-C201FE-MK

安裝模式

僅限正反射

測量中心距離

10mm

測量區域(注2)

±1mm

分辨率 [平均次數]
(注3)(注6)

0.25μm

直線性(注4)

±0.025% F.S.

溫度特性

0.013% F.S./℃

光源

紅色半導體激光(投光峰波長度:658nm)

最大輸出:0.1mW



JIS/IEC
標準符合型

1級(JIS/IEC/GB)

FDA
標準符合型

Ⅰ級(FDA、LaserNotice No.50)及1級(JIS/IEC/GB)

光束直徑(注5)

約φ20μm

約20×700μm

受光元件

線性圖像傳感器



激光投光
指示燈

綠色發光二極管
激光投光時亮起

測量范圍
指示燈

黃色發光二極管
測量中心附近亮起/測量范圍內閃爍/測量范圍外熄滅




保護構造

IP67(連接器部除外)

使用環境溫度

0~+45℃(注意不可結露、結冰),存儲時 :-20℃~+70℃

使用環境濕度

35~85%RH,存儲時:35~85%RH

使用環境照明度

白熾燈:受光面照明度3,000lx以下(注7)

耐振動

頻率:10~55Hz(1分鐘周期) 雙振幅1.5mm X,Y和Z方向各2小時

耐沖擊

加速度196m/s2 X,Y和Z方向各3次

電纜

帶連接器橡皮電纜,長0.5m

電纜延長

用可選電纜(另售),全長可延長至30m

材質

本體外殼、本體外罩:壓鑄鋁 前罩:玻璃

重量

約250g(含電纜)

附件

激光警告標簽(對應各種標準、規則:1套)

(1):當未明確指定測量條件時,使用條件如下:連接控制器、電源電壓:24V DC、環境溫度:20、取樣周期:40μs、平均次數:256次、測量中心距離、目標物體:白陶瓷(HL-C201□E/HL-C201□E-MK為鋁蒸汽噴鍍表面反射鏡)、數字測量值。
(2):取樣周期為20μs10μs時,測量范圍如下。

型號

HL-C201□E

HL-C201□E-MK

安裝模式

僅限正反射

僅限正反射

取樣周期

20μs

+0.1?+1.0mm

10μs

+0.8?+1.0mm

(3):通過將P-P值換算成距離得到測量中心距離數字測量值的偏差值。
(4):此值表示采用本公司的標準測量物體進行測量時,相對于數字位移輸出的理想直線的誤差。此值會根據測量物體的特征而改變。
(5):如果定義范圍外有光泄漏,并且檢測點外圍的反射率高于檢測點本身,則結果可能會受到影響。
(6):最小分解能未達0.25μm的產品屬于日本外匯及外國貿易法中規定的符合出口限制的產品。另外,也有屬于出口管制對象的產品,詳情請咨詢。
(7):使用環境照度所引起的變動在±0.02%F.S.以下。



返回頁首





超高精度

種類

小光點型

線性光點型


JIS/IEC
標準符合型

HL-C203BE

HL-C203BE-MK

FDA
規則符合型

HL-C203FE

HL-C203FE-MK

安裝模式

擴散反射時

正反射時

擴散反射時

正反射時

測量中心距離

30mm

26.4mm

30mm

26.4mm

測量區域(注2)

±5mm

±4.6mm

±5mm

±4.6mm

分辨率 [平均次數](注3)](注6)

0.25μm

直線性(注4)

±0.03% F.S.

溫度特性

0.01% F.S./℃

光源

紅色半導體激光(投光峰波長度:658nm)

最大輸出:0.1mW



JIS/IEC
標準符合型

2級(JIS/IEC/GB)

FDA
規則符合型

Ⅱ級(FDA)及2級(JIS/IEC/GB)

光束直徑(注5)

約φ30μm

約30×1200μm

受光元件

線性圖像傳感器



激光投光
指示燈

綠色發光二極管
激光投光時亮起

測量范圍
表示燈

黃色發光二極管
測量中心附近亮起/測量范圍內閃爍/測量范圍外熄滅




保護構造

IP67(連接器部除外)

使用環境溫度

0~+45℃(注意不可結露、結冰),存儲時 :-20℃~+70℃

使用環境濕度

35~85%RH,存儲時:35~85%RH

使用環境照明度

白熾燈:受光面照明度3,000lx以下(注7)

耐振動

頻率:10~55Hz(1分鐘周期) 雙振幅1.5mm X,Y和Z方向各2小時

耐沖擊

加速度196m/s2 X,Y和Z方向各3次

電纜

帶連接器橡皮電纜,長0.5m

電纜延長

用可選電纜(另售),全長可延長至30m

材質

本體外殼、本體外罩:壓鑄鋁 前罩:玻璃

重量

約250g(含電纜)

附件

激光警告標簽(對應各種標準、規則:1套)

(1):當未明確指定測量條件時,使用條件如下:連接控制器、電源電壓:24V DC、環境溫度:20、取樣周期:40μs、平均次數:256次、測量中心距離、目標物體:白陶瓷(HL-C201□E/HL-C201□E-MK為鋁蒸汽噴鍍表面反射鏡)、數字測量值。
(2):取樣周期為20μs10μs時,測量范圍如下。

型號

HL-C203□E

HL-C203□E-MK

安裝模式

擴散反射時

正反射時

擴散反射時

正反射時

取樣周期

20μs

0?+5.0mm

0?+4.6mm

0?+5.0mm

0?+4.6mm

10μs

+3.8?+5.0mm

+3.6?+4.6mm

+3.8?+5.0mm

+3.6?+4.6mm

(3):通過將P-P值換算成距離得到測量中心距離數字測量值的偏差值。
(4):此值表示采用本公司的標準測量物體進行測量時,相對于數字位移輸出的理想直線的誤差。此值會根據測量物體的特征而改變。
(5):測量中心距離處的數值。以中心光強度的1/e2(13.5)定義這些值。如果定義范圍外有光泄漏,并且檢測點外圍的反射率高于檢測點本身,則結果可能會受到影響。
(6):最小分解能未達0.25μm的產品屬于日本外匯及外國貿易法中規定的符合出口限制的產品。另外,也有屬于出口管制對象的產品,詳情請咨詢。
(7):使用環境照度所引起的變動在±0.03%F.S.以下。



返回頁首





中距離?高精度

種類

小光點型

線性光點型


JIS/IEC
標準符合型

HL-C211BE

HL-C211CE

HL-C211BE-MK

HL-C211CE-MK

FDA
規則符合型

HL-C211FE

HL-C211F5E

HL-C211FE-MK

HL-C211F5E-MK

安裝模式

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

正反射時

測量中心距離

110
mm

106.7
mm

110
mm

106.7
mm

110
mm

106.7
mm

110
mm

106.7
mm

測量區域(注2)

±15
mm

±14.5
mm

±15
mm

±14.5
mm

±15
mm

±14.5
mm

±15
mm

±14.5
mm

分辨率 [平均次數]
(注3)(注6)

0.25μm [4,096次]

直線性(注4)

±0.03% F.S.

溫度特性

0.01% F.S./℃

光源

紅色半導體激光(投光峰波長度:658nm)

最大輸出:1mW

最大輸出:5mW

最大輸出:1mW

最大輸出:5mW



JIS/IEC
標準符合型

2級(JIS/IEC/GB)

3級R(JIS/IEC/GB)

2級(JIS/IEC/GB)

3級R(JIS/IEC/GB)

FDA
規則符合型

Ⅱ級(FDA)及2級(JIS/IEC/GB)

Ⅲ級a(FDA)及3級R(JIS/IEC/GB)

Ⅱ級(FDA)及2級(JIS/IEC/GB)

Ⅲ級a(FDA)及3級R(JIS/IEC/GB)

光束直徑(注5)

約φ80μm

約80×1700μm

受光元件

線性圖像傳感器



激光投光
指示燈

綠色發光二極管
激光投光時亮起

測量范圍
指示燈

黃色發光二極管
測量中心附近亮起/測量范圍內閃爍/測量范圍外熄滅




保護構造

IP67(連接器部除外)

使用環境溫度

0~+45℃(注意不可結露、結冰),存儲時 :-20℃~+70℃

使用環境濕度

35~85%RH,存儲時:35~85%RH

使用環境照明度

白熾燈:受光面照明度3,000lx以下(注7)

耐振動

頻率:10~55Hz(1分鐘周期) 雙振幅1.5mm X,Y和Z方向各2小時

耐沖擊

加速度196m/s2 X,Y和Z方向各3次

電纜

帶連接器橡皮電纜,長0.5m

電纜延長

用可選電纜(另售),全長可延長至30m

材質

本體外殼、本體外罩:壓鑄鋁 前罩:玻璃

重量

約300g(含電纜)

附件

激光警告標簽(對應各種標準、規則:1套)

(1):當未明確指定測量條件時,使用條件如下:連接控制器、電源電壓:24V DC、環境溫度:20、取樣周期:40μs、平均次數:256次、測量中心距離、目標物體:白陶瓷(HL-C201□E/HL-C201□E-MK為鋁蒸汽噴鍍表面反射鏡)、數字測量值。
(2):取樣周期為20μs10μs時,測量范圍如下。

型號

HL-C211□E

HL-C211□E-MK

安裝模式

擴散反射時

正反射時

擴散反射時

正反射時

取樣周期

20μs

+0.5?+15.0mm

+0.5?+14.5mm

+0.5?+15.0mm

+0.5?+14.5mm

10μs

+12.5?+15.0mm

+12.5?+14.5mm

+12.5?+15.0mm

+12.5?+14.5mm

(3):通過將P-P值換算成距離得到測量中心距離數字測量值的偏差值。
(4):此值表示采用本公司的標準測量物體進行測量時,相對于數字位移輸出的理想直線的誤差。此值會根據測量物體的特征而改變。
(5):測量中心距離處的數值。以中心光強度的1/e2(13.5)定義這些值。如果定義范圍外有光泄漏,并且檢測點外圍的反射率高于檢測點本身,則結果可能會受到影響。
(6):最小分解能未達0.25μm的產品屬于日本外匯及外國貿易法中規定的符合出口限制的產品。另外,也有屬于出口管制對象的產品,詳情請咨詢。
(7):使用環境照度所引起的變動在±0.03%F.S.以下。



返回頁首





長距離?高精度

種類

小光點型

線性光點型


JIS/IEC
標準符合型

HL-C235BE

HL-C235CE

HL-C235BE-MK

HL-C235CE-MK

安裝設置

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

正反射時

擴散反射時

正反射時

測量中心距離

350
mm

348
mm

350
mm

348
mm

350
mm

348
mm

350
mm

348
mm

測量區域(注2)

±50
mm

±42
mm

±50
mm

±42
mm

±50
mm

±42
mm

±50
mm

±42
mm

分辨率 [平均次數]
(注3)(注6)

2.0μm [256次]
0.5μm [4,096次]

直線性(注4)

±0.03% F.S.

溫度特性

0.01% F.S./℃

光源

紅色半導體激光(投光峰波長度:658nm)

最大輸出:1mW

最大輸出:5mW

最大輸出:1mW

最大輸出:5mW



JIS/IEC
標準符合型

2級(JIS/IEC/GB)

3級R(JIS/IEC/GB)

2級(JIS/IEC/GB)

3級R(JIS/IEC/GB)

光束直徑(注5)

約φ250μm

約250×3500μm

受光元件

線性圖像傳感器



激光投光
指示燈

綠色發光二極管
激光投光時亮起

測量范圍
指示燈

黃色發光二極管
測量中心附近亮起/測量范圍內閃爍/測量范圍外熄滅




保護構造

IP67(連接器部除外)

使用環境溫度

0~+45℃(注意不可結露、結冰),存儲時 :-20℃~+70℃

使用環境濕度

35~85%RH,存儲時:35~85%RH

使用環境照明度

白熾燈:受光面照明度3,000lx以下(注7)

耐振動

頻率:10~55Hz(1分鐘周期) 雙振幅1.5mm X,Y和Z方向各2小時

耐沖擊

加速度196m/s2 X,Y和Z方向各3次

電纜

帶連接器橡皮電纜,長0.5m

電纜延長

用可選電纜(另售),全長可延長至30m

材質

本體外殼、本體外罩:壓鑄鋁 前罩:玻璃

重量

約450g(含電纜)

附件

激光警告標簽(對應各種標準、規則:1套)

(1):當未明確指定測量條件時,使用條件如下:連接控制器、電源電壓:24V DC、環境溫度:20、取樣周期:40μs、平均次數:256次、測量中心距離、目標物體:白陶瓷(HL-C201□E/HL-C201□E-MK為鋁蒸汽噴鍍表面反射鏡)、數字測量值。
(2):取樣周期為20μs10μs時,測量范圍如下。

型號

HL-C235□E

HL-C235□E-MK

安裝模式

擴散反射時

正反射時

擴散反射時

正反射時

取樣周期

20μs

0?+50mm

0?+42mm

0?+50mm

0?+42mm

10μs

+36?+50mm

+36?+42mm

+36?+50mm

+36?+42mm

(3):通過將P-P值換算成距離得到測量中心距離數字測量值的偏差值。
(4):此值表示采用本公司的標準測量物體進行測量時,相對于數字位移輸出的理想直線的誤差。此值會根據測量物體的特征而改變。
(5):測量中心距離處的數值。以中心光強度的1/e2(13.5)定義這些值。如果定義范圍外有光泄漏,并且檢測點外圍的反射率高于檢測點本身,則結果可能會受到影響。
(6):最小分解能未達0.25μm的產品屬于日本外匯及外國貿易法中規定的符合出口限制的產品。另外,也有屬于出口管制對象的產品,詳情請咨詢。
(7):使用環境照度所引起的變動在±0.03%F.S.以下。



返回頁首





控制器

種類

RS-232C通信接口搭載

Ethernet通信接口搭載

NPN輸出型

PNP輸出型

NPN輸出型

PNP輸出型

型號

HL-C2CE

HL-C2CE-P

HL-C21CE

HL-C21CE-P

連接檢測頭

連接個數:最多2個

電源電壓

24V DC±10% 包括脈動0.5V(P-P)

消耗電流

連接2個檢測頭時:約500mA、連接1個檢測頭時:約350mA
(連接小型控制屏時,增加約100mA)

取樣周期

10μs、20μs、40μs、100μs、200μs、400μs、1ms、2ms




電壓(注2)

電壓輸出量程:-5~+5V/F.S.(初始值)
通常時的輸出范圍:-10.0~+10.0V
異常時的輸出:-10.8V或+10.8V
分辨率:2mV、直線性:±0.05%F.S.
最大2mA 輸出阻抗50Ω
反應延時:約1.5μs/V

電流(注3)

電流輸出量程:4~20mA/F.S.(初始值)
通常時的輸出范圍:2~24mA
異常時的輸出:1mA或25mA
分辨率:3μA、直線性:±0.05%F.S.
負載阻抗 250Ωmax
反應延時:約10μs

輸出部

報警輸出、判定輸出(HI、GO、LO)、選通脈沖輸出

<NPN輸出型>
NPN開路集電極晶體管
·最大流入電流:100mA
·外加電壓:30V DC以下(ALARM輸出~公共端(-)間)
·剩余電壓:1V以下(流入電流100mA時)
·短路保護:配備

<PNP輸出型>
PNP開路集電極晶體管
·最大源電流:100mA
·外加電壓:30V DC以下(ALARM輸出~+V間)
·剩余電壓:1V以下(源電流100mA時)
·短路保護:配備

輸入部

遙控互鎖輸入、激光控制輸入、零設輸入、同步輸入、復位輸入
?外加電壓:30V DC以下(漏電流0.1mA以下)

RS-232C
接口

波特率 9600、19200、38400、115200bit/s

-

Ethernet
接口

-

IEEE 802.3u、10BASE-T/100BASE-TX、
連接器形狀:RJ45

USB接口

遵循USB 2.0 全速(USB1.1兼容)

設定/數據顯示

小型控制屏(另售)

材質

外殼:聚碳酸酯

重量

約450g

附件

CD-ROM:1個、USB電纜(2m):1根、短支架:1個
磁線圈(星和電器(株)制 E04SR200935A):3個
磁線圈(TDK(株)制 ZCAT3035-1330):1個

CD-ROM:1個、USB電纜(2m):1根、短支架:1個
磁線圈(星和電器(株)制 E04SR200935A):3個

(1):本產品屬于日本外匯及外國貿易法中規定的出口管制對象。但,也備有不屬于該管制的產品,詳情請咨詢。
(2): 直線性為F.S.20V,是針對數字測量值的直線性。反應延時為測量值更新后的時間。
(3): 直線性為F.S.16mA,是針對數字測量值的直線性。反應延時為測量值更新后的時間。

控制屏

請利用可編程智能操作面板GT12。詳細請瀏覽可編程智能操作面板GT12的規格。

· 可編程智能操作面板GT12規格

返回頁首

生產終止品(預定)[控制屏]

種類

日語顯示

英語顯示

中文顯示

韓語顯示

型號

HL-C2DP

HL-C2DP-EX

HL-C2DP-CH

HL-C2DP-KR

電源

由控制器供電

顯示

顯示元件

STN單色LCD

背光燈

白色LED



-999.999999?999.999999

語言

日語

英語

中文

韓語



操作力

0.5N以下

壽命

100萬次以上(注1)




耐環境性

IP65(初始狀態下)(注2)
僅面板的正面防塵和防水。(柜的接觸面使用防水墊片)

使用環境溫度

0~+50℃(注意不可結露),存儲時:-20~+60℃

使用環境濕度

20~85%RH,存儲時:10~85%RH

耐靜電噪音

5,000V以上(面板表面)

耐振動

頻率10~55Hz 雙振幅0.75mm X,Y和Z方向各10分鐘

耐沖擊

加速度98m/s2 X,Y和Z方向各4次

材質

外殼:PPE 正面保護膜:聚酯

重量

約230g

附件

用于連接控制器和控制屏的連接電纜:1根,安裝支架:1套

(1): 表示常溫25下使用時的平均壽命。
(2): 重新安裝時,請更換防水墊片。[松下電器()制 訂貨型號:AIGT18110片裝]



上海秀拓電子科技有限公司

電話: 021-68415153  60343119  51981345  移動:15900693539

Q  Q:   1376903843    412659656

傳真: 021-68415153-604      公司信箱   sales@chinaxiutuo.com

地址:上海市崇明區新河鎮富盛經濟開發區新開河路795號9幢



微信端掃一掃
版權所有 滬ICP備12026934號-1 Copyright 2017 上海秀拓電子科技有限公司. All Rights Reserved  公安部備案號:31023002000376
主站蜘蛛池模板: gogo大胆无码免费视频列表_亚洲精品秘在线看_国产成人综合在线女婷五月99播放_日韩一区二区三区四区区区_成年人黄页_国产福利毛片_欧美日韩一区二区三区不卡_日韩无在线 | 国产三级在线观看播放_亚洲色图色_超碰人人人人_国产精品久久久久久久久免费樱桃_精品无码国产污污污免费_欧美一级黄色影片_中文字幕永久_日本免费黄色网 | 人妻少妇精品无码专区二区_优酷在线观看_午夜影剧_国产无遮挡18禁无码网站免费_av黄色小说_日本免费不卡一区二区_日韩中字在线观看_国产精品外围在线观看 69ww免费视频播放_午夜影院伦理片_久久无码人妻一区二区三区_国产成人亚洲精品无码Av大片_国产在线欧美_重生男人_精品福利一区二区三区_www.久草 | 一级毛片免费在线_爱爱视频网站免费_亚洲无嘛_国产色片免费色网视频_伊人久久精品欧洲综合网_天堂va蜜桃一区_亚洲精品一区二区三区不_国产免费啪视频观看网站 | 东京热无码av一区二区_蜜桃视频在线观看入口_中文字字幕在线乱码_国产乱子夫妻_国精品午夜福利视频不卡_男人的天堂日本_蜜芽国产成人精品区_久久嫩草影院免费看 欧美午夜寂寞影院_91精品欧美一区综合在线观看_中文字幕乱码亚洲无线码按摩_免费看片免费播放国产_精品视频二区_韩日a级片_日本XXXX色视频在线观看免费,_亚洲成av人影片在线观看 | 麻豆视频污_欧美黑人巨大精品VIDEOS_久久久精品一区二区毛片免费看_日本黄色高清片_亚洲有吗在线观看_A级日本乱理伦片免费入口_蜜桃av资源_国产ts一区 | 日韩精品在线免费_性一交一乱一伦一色一情孩交_麻豆影视免费_久草五月天_男男被各种姿势C到高潮视频_亚洲欧美日韩在线_开心五月激情中文在线_无码欧精品亜州日韩一区夜夜嗨 | 满天神佛国语免费观看_jizz久久精品永久免费_天天干天天做_丰满老熟好大bbb_四虎最新在线_熟妇的奶头又大又长奶水视频_久久久www免费人成精品_亚洲精品国偷自产在线99人热 | 国产成人青草视频_小明成人免费看看_久久亚洲日韩精品一区二区三区_欧美色综合久久_四虎成人精品永久网站_亚洲宅男网av_日本色道久久_国内精品伊人 | 无码专区永久免费AV网站_日本少妇被黑人xxxxx软件_狂野欧美激情性XXXX按摩_av喷水高潮喷水在线观看com_豆奶导航_中国av一级片_欧美一区二区三区国产精品_国产精品丝袜肉丝出水 | 天天躁日日躁狠狠的躁天龙影院_日韩网站在线观看_成年人视频在线看_国产乱码精品一区二区三区麻豆_久久九九国产精品_一本一道AV无码中文字幕﹣百度_99热这里只有精品4_嫩草91在线 | 亚洲第一视频_com.黄_欧美日韩在线亚洲二区综二_免费中午字幕无吗_www.久久精品视频_精品自拍农村熟女少妇图片_狠狠操狠狠干狠狠_欧美一区二区三区诱惑在线 | 夫妻生活视频现场免费看_又硬又粗进去好爽A片春色视频_男女视频免费看_全黄特一级_福利视频91_中字无码av高清在线播放_国产精品自拍系列_四虎影院www | 免费无码一区二区三区A片百度_一级毛片_久久久国产成人_欧美大黑BBB_999www成人免费视频_亚洲国产精品久久久_又粗又黄又硬又爽的免费视频_四虎最新在线观看地址 | 精品粉嫩国产一区二区三区_九色腾高清_pornhub欧美在线观看_青草精品视频在线观看_欧洲在线一区二区_三个黑人互换着躁我一个_欧美一级艳情片免费观看_chinesemature老熟妇 | 麻豆高清免费国产一区_日韩av一区二区三区美女毛片_国内精品久久久久影院优_欧美性猛交xxxx乱大交游戏_91在线免费看_91精品国产综合久久男男_久久久久久欧美_国产婷婷一区二区三区久久 | 国产成人女人在线观看_超碰在线a_欧美一区二区在线看_欧美精品第十页_日韩av黄色网址_日本新janpanese乱熟_国内毛片免费看_色综合久久网 | 久久97精品_91九色po_午夜理理伦A级毛片天天看_不卡的在线视频_久久久无码精品亚州日韩免费看_a软片免费看在线_国产黄免费_国产麻豆MD传媒视频 | 欧美最猛性xxxxx69交_欧美在线观看视频一区_欧美极品一区_99精品产国品一二三产区_日韩人妻无码精品久久免费一_中文字幕亚洲综合久久综合_又色又爽又黄又免费看的视频_久久69国产精品久久69软件 | 51ⅴ精品国产91久久久久久_亂倫近親相姦中文字幕视频_怡红院成永久免费人视频视色_国产无套露脸视频在线观看_av之家免费黄片_美女天天干_国产在线观看a视频_国产区二 | 日本伦理一区_日本一区免费看_蜜臀人妻精品一区二区免费_涩涩一区二区_136av福利视频导航入口_在线观看热码亚洲av每日更新_国产精品一区91_一本一道久久a久久精品 | 完全着衣の爆乳お姉さんが_av影视在线播放_奇米国产在线_亚洲女人在线观看_超碰9在线_狠狠综合久久久久综合_成人av专区精品无码国产_亚洲日韩亚洲另类激情文学一 | 成人网在线播放_亚洲熟妇国产熟妇肥婆_成人无码区免费视频_久久国产大片_好爽好大久久久级淫片毛片小说_忘忧草日本在线WWW日本_中国白嫩精品bbwbbw_亚洲熟妇av午夜无码不卡 | 伦理片一级二级片_永久黄网站色视频免费_麻豆国产手机福利看片_国内av免费_久久AV喷潮久久AV高清_亚洲AV无码成H在线观看_一级片免费观看_日本亚洲视频 | 毛片av一区二区_成年女人18级毛片毛片免费_久久综合给合久久狠狠狠97色_国产疯狂伦交大片_嫩草伊人_国产精品jk在线观看_国产成人精品区一区二区不卡_乱人伦人妻中文字幕不卡 538国产精品一区二区在线_大陆av在线播放_麻豆传媒一区_91精品国产一区二区三区_亚洲艳妇_男女猛烈啪啪无遮挡激烈下香_久热在线观看视频_www·377黄·com | 久久99精品久久久秒播_视频一区二区视频_cijilu在线视频最新地址_看全色黄大色大片女人爽吗_国产精品久久秋霞鲁丝片_久久高清毛片_青青青在线视频免费观看_色窝窝无码一区二区三区 | 日韩一级大片_久久久久区_黄色大片一级片_国产成年无码V片在线_一级黄色伦理片_毛片女女女女女女女女女_成人免费在线_无码精品人妻一区二区三区九里奈 | 欧日韩毛片_成人一级视频_久草热av_99热在线观看免费_欧美激情aaaa_人妻系列无码中文字幕专区_99久久夜色精品国产网站_a片人禽杂交zozo | 欧美1区2区在线观看_亚洲线精品一区二区三区四区_日本黄色免费网址_亚洲AV成人午夜一区二区_中文字幕在线不卡播放_粗大猛烈进出白浆视频_久草高清在线_欧美一级理论性理论a | 亚洲高清视频一区二区三区_四虎永久免费观看在线_5566成人_欧美日韩一道本_色小妹三区_久久综合久久综合九色_网友自拍露脸国语对白_日韩手机视频 | 日本一区二区三区免费A片_成年人在线视频观看_精品国模一区二区三区浪潮_四虎永久在线精品免费播放_不卡欧美_在线国产精品视频_欧美一区二区性_中文字幕有码无码AV | av中文字幕最新在线观看_深夜免费网站_看全色黄大色大片免费久久久_欧美乱妇高清无乱码_东北老女人高潮疯狂过瘾对白_在线观看av网页_在线不卡一区_国产av福利第一精品 | 91久久精品综合_亚洲成人基地_久久亚洲精品成人_久久夜av_俺来也在线视频_高潮喷水无码一区二区三区_久久精品人妻中文系列_亚洲最大天堂网 | 国产亚洲第一区_www.69视频_免费看美女毛片_人妻无码不卡中文字幕在线视频_97超碰免费在线观看_日韩欧美国产综合_国内精品久久久久久久影院_亚洲中文字幕无码一区日日添 | 曰韩观看免费_yellow高清免费观看日本_欧美伦理一区二区三区_无码AV无码一区二区桃花岛_亚洲一区二区制服在线_性8sex8亚洲网友自拍_69综合精品国产二区无码_在线免费观看v片 | 在阳台上玩弄人妻的乳球_久久精品无码一区二区WWW_黄色毛片基地_在线一区不卡_免费观看国产美女裸体视频_九色porny丨首页入口网页_一区二区三区在线_国产精品国产三级国产专区50 | 毛片毛片毛片毛片毛片毛片_在线观看片免费人成视频播放_91爱插插_中文字幕一综合88久久_国产香港明星裸体XXXX视频_亚洲地区天堂网_午夜影片_超碰97zyz | 国产亚洲色欲色一色WWW_免费一级成人毛片_国产成人啪精品视频免费视频_在线观看无码AV网站永久免费_免费无码又爽又刺激高潮的视频_韩国免费视频_国产一区二区三区四区三区四_久久伊人精品波多野结衣 | 色视频网站免费观看_朋友的妈妈5在线观看_少妇SPA推油被扣高潮_亚洲精品性_久久性生活片_最近日本MV字幕免费观看_亚洲AV永久无码精品表情包_披荆斩棘的哥哥第三季免费观看 | 国产精品一区二区免费不卡_无码专区—VA亚洲V天堂_YY6080久久亚洲精品_久久精品美女视频_性色av无码免费一区二区三区_裸体男同自慰gay网站_伊人久久综合色_中文字幕精品视频在线 | 男人天堂亚洲_av片免费_脱了内裤猛烈进入A片费_中文字幕亚洲视频_男操女视频免费_欧美日韩一区二区三区自拍_精品无码一区二区三区在线_黄色毛片免费观看 |
